Принципиальная схема аналоговой части мультиметра

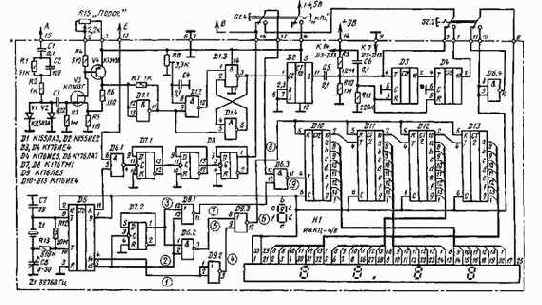

Рис. 37. Принципиальная схема цифровой части мультиметра
В режиме измерения сопротивлений (нажата кнопка S1.2 «кОм») измеряемый резистор подключается к XI и Х2. Преобразователь сопротивлений в частоту выполнен на микросхемах А6 и А7. Микросхема А6 — источник постоянного тока, А7 — высокоом-ный повторитель напряжения. Более подробное рассмотрение преобразователя сопротивление — частота дано при описании узла У6. Измеряемый транзистор подключается к КЗ. Измерение коэффициента h21Э производится при фиксированном токе базы 0,1 мА. Измерение сопротивлений и коэффициента h21Э производится при нажатом положении кнопки S3 «Измерение КОМ. U21a»-tf
Принципиальная схема цифровой части прибора приведена на рис. 37. По существу это цифровой частотомер. Перевод прибора в этот режим производится нажатием кнопки S1.4 «.кГц-». Для постоянной составляющей вход частотомера закрыт конденсатором С1. Элементы R1, VI, V2 служат для защиты входа от перегрузок большими входными сигналами.
