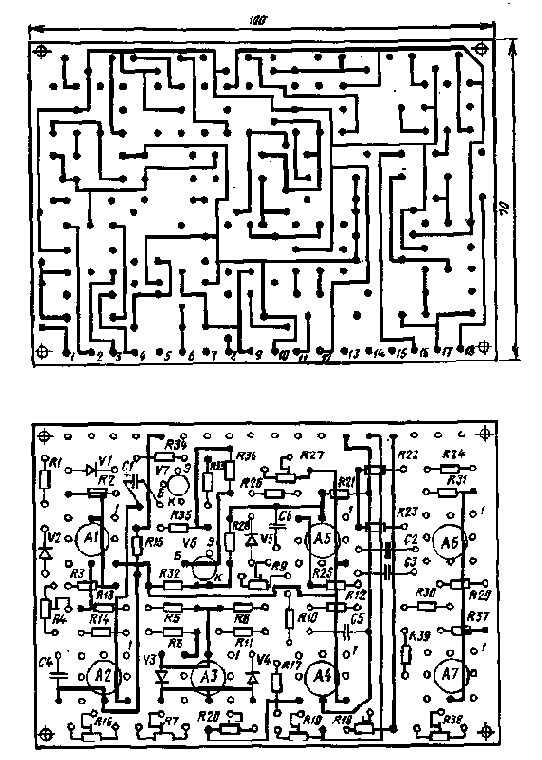

Принципиальная схема источников питания мультиметра
Кварцевый генератор выполнен на входной части микросхемы D5, остальная часть микросхемы D5 (двоичные ячейки) использована в качестве делителя. На выходах микросхемы D5 (выводы 4 и 5) и триггера D7.2 вырабатываются последовательности импульсов с периодом следования 0,5; 1 и 2 с. Из этих последовательностей элементами D6.2, D9.2 и D9.3 формируется импульс сброса (0,25 с), а элементом D9.1 — измерительный интервал (0,5 с). Ключевой элемент, разрешающий прохождение измеряемой частоты в счетчик в течение измерительного интервала, собран на D6.3.
