СЧЕТЧИК ЧАСТОТОМЕРА
Для цифрового частотомера, измеряющего частоту электрических колебаний 10 — 20 МГц, с целью сокращения числа измерительных интервалов емкость счета желательно увеличить. Поэтому в счетчик узла У9 по сравнению со счетчиком узла У4 добавлена еще одна декада.
Технические характеристики:
Число знаков отсчета ........ 5
Максимальная частота счета, МГц.....2
Измерительные интервалы, с......0,01; 0,1; 0,2; 1; 10
Индикация полярности и перенос знака запятой в зависимости от выбора предела измерения и размерности результата производятся так же, как в узле У4.

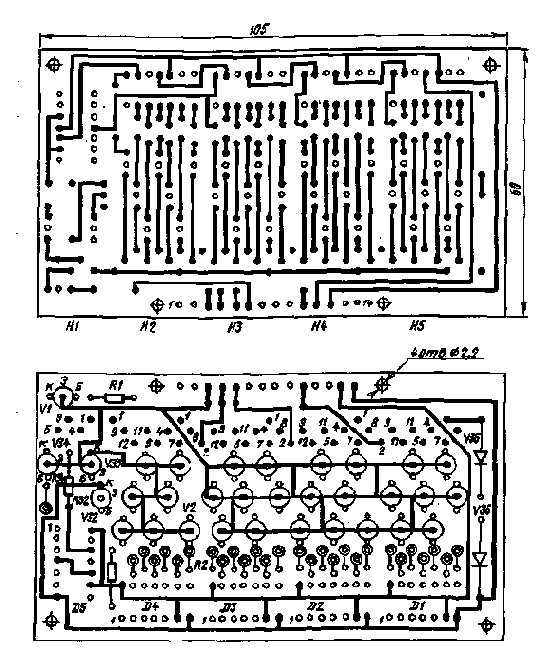

Принципиальная схема счетчика приведена на рис. 20, а чертеж печатной платы и расположение на ней деталей — на рис. 21.

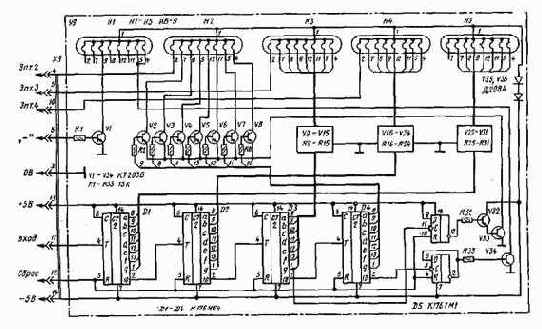

Рис. 20. Принципиальная схема счетчика частотомера
С увеличением числа разрядов заметно возрастает потребление тока индикаторными лампами. Для уменьшения мощности потребления индикаторных ламп в данном счетчике при подаче сигнала «Уст. О» лампа Н2 полностью гасится. Это осуществляется с помощью триггера D5.1 и ключевого каскада на транзисторах V32, V33.
В исходном состоянии транзисторы V32, V33 закрыты. С приходом цифры 7 на предыдущую лампу триггер D5.1 опрокидывается, транзисторы V32, V33 открываются. Эмиттеры транзисторов V2 — V8 оказываются подключенными к нулевой шине, чем обеспечивается нормальная работа ключевых каскадов на этих транзисторах. В дальнейшем любое состояние счетной декады индицируется до тех пор, пока не поступит импульс «Уст. О», который снова погасит лампу Н2. Если показание счетчика при измерении не превысит 700, лампа останется погашенной.
При правильном монтаже и исправных деталях настройка узла не требуется. Аналогичным путем можно погасить лампы НЗ, Н4.
ПРЕОБРАЗОВАТЕЛЬ RС-ПАРАМЕТРОВ В ЧАСТОТУ
Метод преобразования сопротивления и емкости в частоту, примененный в узле У6, основан на использовании промежуточной величины — постоянного напряжения. В данном узле преобразование RС-параметров в час« тотный сигнал производится непосредственно, без промежуточных величин.
В целом преобразователь представляет собой автоколебательную систему, в которой использован способ развертывающего преобразования с изменением направления развертывания в примыкающих циклах, и потому процесс преобразования RС-параметров в частоту приближается к процессу их измерения на переменном токе.
Технические характеристики:
Верхние пределы поддиапазонов:
преобразуемых сопротивлений, Ом . . 100, 1000
кОм . . 10, 100, 1000, 10000
преобразуемых емкостей, пФ ... 100, 1000
нФ . . 10, 100, 1000
Погрешность преобразования сопротивлений, %.......... 0,15
» емкостей, % ... 0,25
Функция преобразования ..... линейная
Структурная схема преобразователя (рис. 22) содержит измерительную цепь ИЦ, усилитель постоянного тока УПТ, устройство развертывания УР, устройство сравнения УС и управляемый источник опорных сигналов УИОС. Измерительная цепь, выполненная в виде делителя напряжения, включена между входом и выходом УПТ.
