ВХОДНОЕ УСТРОЙСТВО ЧАСТОТОМЕРА


Цифровые частотомеры широко применяются в практике радиолюбителями при налаживании различных радиоэлектронных устройств, градуировке измерительных приборов и приемопередающей аппаратуры. Ко входному устройству частотомера предъявляют следующие требования: высокие быстродействие, чувствительность и входное сопротивление, возможность задания порога, а также преобразования входных сигналов любой формы в последовательность прямоугольных импульсов, удобных для последующего счета.

Технические характеристики:

Частотный диапазон, Гц......... (0,2 — 2)-107

Чувствительность, мВ.......... 25

для синусоидального сигнала, мВ..... 15

Входное сопротивление, МОм....... 1

Амплитуда выходного сигнала, В...... ±4,5

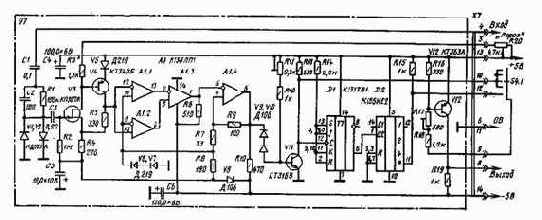

Рис. 15. Принципиальная схема входного устройства частотомера

Принципиальная схема устройства приведена на рис. 15. Вход устройства для постоянной составляющей закрыт конденсатором С1. Для защиты входа от перегрузок большими входными сигналами использован двухсторонний диодный ограничитель, составленный из диодов VI и V2, параллельно включенных в прямом и обратном направлениях. Это позволяет подавать на вход сигналь; с амплитудой от десятков милливольт до 350 — 500 В без какого-либо делителя на входе. Применение в первом каскаде входного устройства полевого транзистора V5 обеспечивает высокое входное сопротивление.

Высокая чувствительность в широком частотном диапазоне достигается благодаря использованию быстродействующего усилителя-формирователя, выполненного на микросхеме А1 К138ЛП1.

Усилитель собран на микросхеме Al (Al.l — A1.3). Перекрестное соединение входов А 1.1 и А 1.2 позволяет получить на выходах парафазные сигналы которые поступают на усилитель, собранный на А 1.3. Выполнение первых каскадов по дифференциальной схеме устраняет влияние медленных входных сигналов на работу формирователя. Формирование логических перепадов с крутыми фронтами производится триггеров Шмитта, собранным на А1. На входы 9 и 11 усилителя-формирователя А1 подано опорное напряжение — 1,2 В, на входы Ю и 12 поступает входной сигнал, причем уровень постоянной составляющей на этих входах можно изменять от 0 до — 2 В с помощью резистора R20 («Порог»), ручка которого вынесена на лицевую панель.

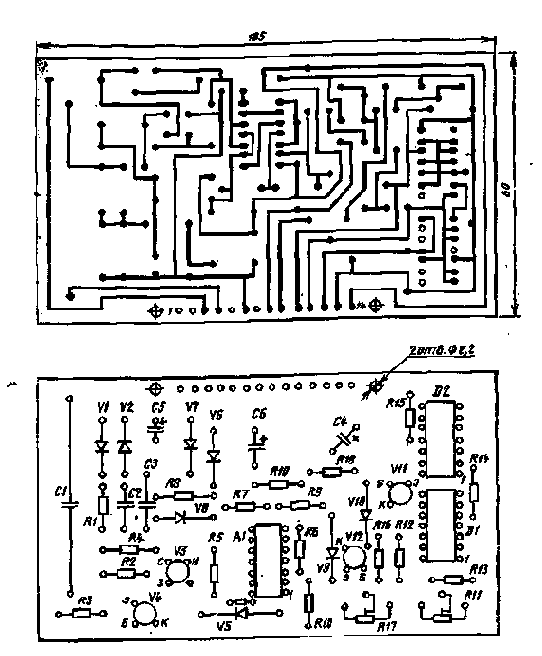

Рис. 16. Печатная плата входного устройства частотомера

Диоды V9 и V10 служат для согласования уровней при переходе сигнала от усилителя А1.4 к базе транзистора VII. Коллектор транзистора VII непосредственно подключается ко входу микросхемы D1 — высокочастотного делителя на 2 с максимальной скоростью счета до 20 МГц. Деление на 5 производится микросхемой D2. Эти две микросхемы используются при работе только в поддиапазоне от 2 до 20 МГц. Для частот менее 2 МГц сигнал с коллектора транзистора VII поступает через переключатель S4.1 на базу транзистора V12, с коллектора которого разнополярный сигнал поступает на выход.

Детали. Резисторы типа МЛТ, подстроенные — СПЗ-16, регулирования — СП. Конденсаторы МБМ, КТ, КМ-6, электролитические — К50-6. Возможны замены: высокочастотных транзисторов КТ316А на КТ325 или КТ355; КТ363А на КТ349 или КТ326; полевого транзистора КП307Ж на КПЗОЗЕ.

Чертеж печатной платы входного устройства и расположение на ней деталей даны на рис. 16.

При налаживании узла резистор R3 подбирают так, чтобы при регулировке резистора R20 уровень постоянной составляющей на входах 10 и 12 микросхемы А1 изменялся примерно от 0 до — 2 В.

Установку режимов работы транзисторов VII и V12 производят подстрой-кой резисторов R11 и R17 при максимальной частоте в поддиапазонах «Гц», «кГц», а затем «МГц».
