ЦИФРОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ


ВХОДНОЕ УСТРОЙСТВО ВОЛЬТМЕТРА


Входное устройство вольтметра обеспечивает высокое входное сопротивление вольтметра, защиту входного устройства от перегрузок, усиление напряжения менее 100 (200) мВ, преобразование переменного напряжения в постоянное, определение и автоматический выбор полярности входного сигнала.

Технические характеристик и:

Входное сопротивление, МОм...........50

Коэффициент усиления . . .........1 и 10

Частотный диапазон, Гц............0 — 105

Выбор полярности . .............автоматический

Устройство состоит из следующих каскадов: собственно входного каскада, линейного выпрямителя и определителя полярности.

Принципиальная схема устройства приведена на рис. 10. Высокое входное сопротивление устройства достигается применением микросхемы А1 с полевыми транзисторами на входе (типа К140УД8).

В режиме преобразования напряжений 1 В и более входной каскад работает как повторитель — выход микросхемы соединен с инвертирующим входом. При коэффициенте передачи, равном 1, такая схема имеет очень большое входное сопротивление. В режиме преобразования токов и напряжений в поддиапазоне 100 мВ (переключатель S1.3 замкнут) каскад работает как усилитель с коэффициентом усиления K=10. Элементы R3 и VI — V4 служат для защиты входа от перегрузок. Поскольку температурный и временной дрейфы напряжения смещения у микросхем с полевыми транзисторами на входе сравнительно велики, особенно сразу после включения, возникает необходимость ручку балансировки входного каскада «Уст.О» вынести на лицевую панель.

Сигнал с выхода микросхемы А1 поступает непосредственно на выход А узла и через резистор R13 — на инвертирующий вход линейного выпрямителя, выполненного на ОУ А2.

Линейный выпрямитель предназначен для выделения на выходе Б сигнала положительной полярности только тогда, когда на его вход поступает отрицательный сигнал. Это происходит следующим образом. Когда на вход поступает положительный сигнал, выходное напряжение ОУ А2 закрывает диод V6, напряжение на выходе Б равно нулю. Диод V5 при этом закрыт и предохраняет ОУ от насыщения.
В этом случае на преобразователь напряжение — частота узла УЗ по входу А поступает только положительный сигнал.

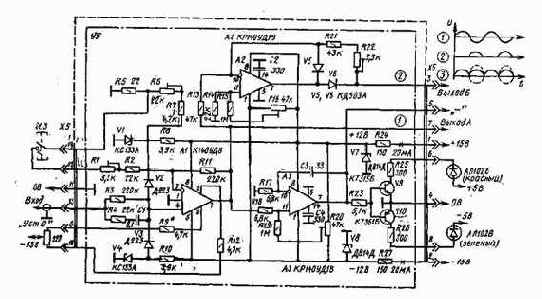

Рис. 10. Принципиальная схема входного устройства вольтметра

При отрицательном входном сигнале ОУ А2 инвертирует его и через открытый диод V6 передает на выход Б. В этом случае на преобразователь напряжение — частота поступают два сигнала, равные по амплитуде, но противоположные по знаку: отрицательный — по входу А и положительный — пв входу Б.

Однако, так как сопротивление на входе Б преобразователя напряжение — частота вдвое меньше, чем на входе А, то вклад от воздействия положительного сигнала вдвое больше, чем от отрицательного. В результате суммарный сигнал в точке соединения входных резисторов равен +1.

Таким образом, линейный выпрямитель входного устройства узла У5 совместно с сумматором преобразователя напряжение — частота узла УЗ образуют формирователь сигнала, в данном случае положительного, при любой полярности входного сигнала. Тем самым отпадает необходимость в ручном выборе полярности. Точно так же ведет себя формирователь сигнала при подаче на вход мгновенных значений переменного напряжения в течение положительных и отрицательных полуволн.

В результате суммирования входного переменного напряжения, поступающего по входу А, и инвертированной полуволны этого напряжения, полученной с выхода схемы выделения одного полупериода (выход Б), на выходе сумматора ОУ А1 узла УЗ (см. рис. 5) выделяется положительное пульсирующее напряжение, представляющее собой двухполупериодное выпрямленное значение входного сигнала. Здесь же в сумматоре за счет емкости конденсатора С1 происходит фильтрация этого напряжения. Далее постоянное напряжение, пропорциональное входному синусоидальному сигналу, преобразуется в частоту. Определитель полярности узла У5 выполнен на ОУ A3. Индикация знака полярности может осуществляться либо с помощью светодиодов красного и зеленого цветов, которые включаются в коллекторные цепи транзисторов V9 и и V10, либо свечением среднего сегмента лампы H1 цифрового индикатора счетчика.


В последнем случае сигнал с выхода узла подается к сегменту через ключевой каскад, установленный в счетчике.

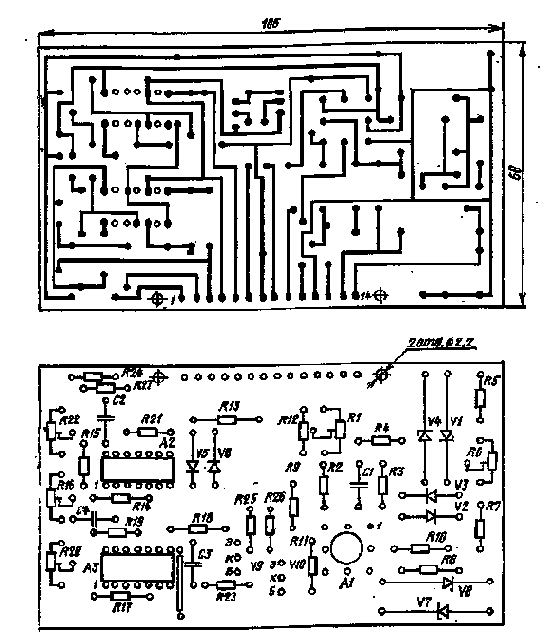

Детали. Резисторы Rl, R6, R16, R20, R22 типа СПЗ-16, резисторы R2, R11, R13, R14, R21 типа С2-29В, остальные — МЛТ. Конденсатор СЗ типа КТ1, остальные — типа КМ-6. Чертеж печатной платы входного устройства и расположение на ней деталей приведены на рис. И.

Налаживание. Соединяют вход устройства узла У5 с общим проводом, выход А — со входом А предварительно настроенного преобразователя напряжение — частота узла УЗ, к выходу последнего подключают счетчик. Подают питание ±5 и ±15 В.

Прежде всего необходимо сбалансировать все три операционных усилителя A1 — A3. Медленно вращая ручку резистора «Уст. О», добиваются показания нулей на счетчике. Желательно, чтобы установка нуля входного устройства гропззодилась в среднем положении резистора «Уст. О». Этого можно добиться уточнением сопротивления резистора R9 путем подбора его за счет разброса номиналов нескольких резисторов сопротивлением 4,7 кОм.

Соединяют выход Б входного устройства У5 со входом Б преобразователя напряжение — частота УЗ. Повторяют установку счетчика з нулевое со-стояние, только теперь с помощью подстроечного резистора R16. Нажав переключатель S1.3, переводят входной каскад в режим усиления с коэффициентом усиления K=10. Из-за изменения входных сопротивлений и соответственно входных токов первого дифференциального каскада микросхемы А1 напряжение на ее выходе не остается постоянным. Чтобы его скомпенсировать, на входном устройстве предусмотрен делитель R5 — R7, с которого часть положи» тельного напряжения подается на инвертирующий вход усилителя А1. Вращением движка резистора R6 добиваются компенсации отклонения выходного напряжения. Нажимая и отжимая переключатель S1.3, проверяют, чтобы в обоид случаях на выходе было точно нулевое показание.
