ОСНОВЫ ЦИФРОВОЙ ЭЛЕКТРОНИКИ

RS - триггер: а) - упрощенная таблица состояний; б) полная таблица


переходов; в) Карта Карно; г) RS - триггер, управляемый сигналом низкого

уровня (

 триггер); д) RS - триггер на элементах базиса ИЛИ-НЕ

  Рассмотрим строку 4. После того, как подается сигнал на вход R, триггер сбрасывается, т.е. переходит из состояния “1” в состояние “0”.

Рассмотрим строку 5. Триггер устанавливается, т.е. переходит из состояния “0” в состояние “1”, в результате подачи сигнала “1” на вход S.         Для строк 1 и 2 сигналы S =01* и R=0, и, следовательно, никаких изменений в состоянии триггера не происходит. Для строки 3 сигнал R=1, и этот сигнал в нормальных условиях должен сбросить триггер, но так как триггер уже “сброшен” и Q = 0, то сигнал R = 1 не изменяет его состояние.

  Аналогично для строки 6 сигнал S = 1, и этот сигнал в обычных условиях будет устанавливать триггер в “1”, но Q = 1, и, следовательно, состояние триггера останется без изменений до поступления следующего сигнала R.

  Особенность RS-триггера заключается в том, что при подаче одновременно на входы R и S сигнала, соответствующего логической 1, состояние триггера становится неопределенным: на обоих выходах Q и `Q установится уровень “1”, а после снятия со входов управляющих сигналов, в силу случайных причин, триггер может установиться в состояние “0” либо “1”. Очевидно, что для нормальной работы триггера необходимо исключить указанное сочетание входных сигналов, приводящее к неопределенному состоянию, что можно осуществить, предусмотрев выполнения запрещающего условия R × S=0.

  Из таблицы состояний может быть получено уравнение, описывающее поведение триггера. Это уравнение носит название характеристического уравнения триггера. Оно показывает, как меняется состояние триггера в зависимости от текущих значений состояния и входов.

  Для получения упрощенного аналитического выражения, описывающего поведение RS-триггера, построим карту Карно и проведем соответствующие контуры (рис. 3.3, в). Полученное характеристическое уравнение триггера имеет вид



.

   Применив закон де Моргана преобразуем полученные выражение в базис И-НЕ:

.

  Схема RS- триггера, реализованного в выбранном базисе, приведена на рис. 3.3, г.

      Из формулы RS - триггера видно, что при реализации его в базисе И-НЕ, триггер управляется сигналами низкого уровня, т.е. уровня лог. "0" (если не предусмотрены инверторы). Для приведения поведения триггера, выполненного на элементах И-HE, в соответствие с таблицей состояний сигналы S и R необходимо инвертировать.

  Из анализа схемы рис. 3.3, г очевидно, что простой RS триггер можно сконструировать, соединив “крест-накрест” два элемента И-НЕ.

Входные линии триггера обозначены как

 и
, поскольку триггер устанавливается при
=0 и сбрасывается при
=0. Такой триггер иногда называют RS-триггер с инверсными входами или конъюнктивной бистабильной ячейкой.

Схема RS-триггера, реализовнная в базисе И-HЕ в соответствии с таблицей состояний, приведена на рис. 3.3, д.          Для построения RS -триггера на элементах ИЛИ-НЕ приведем формулу триггера в базис ИЛИ-НЕ

.

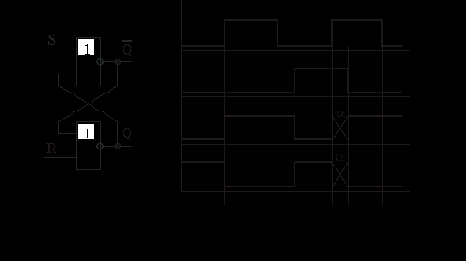

  Схема RS -триггера, выполненная на элементах базиса ИЛИ-HЕ, приведена на рис. 3.4, а. Временные диаграммы, поясняющие работу RS-триггера, приведены на рис. 3.4, б.

Из временных диаграмм (рис. 3.4, б) следует, что рассмотренные выше RS-триггеры опрокидываются, т.е. управляются сигналами R и S, в любой момент         времени. В тех случаях, когда длительности управляющих сигналов не синхронизированы (не согласованы), триггер может находиться в неопределенном состоянии (интервалы времени t4, t5), и поэтому такие триггеры называют асинхронными.

Триггер, построенный на базе элементов ИЛИ-НЕ, называют также дизьюнктивной бистабильной ячейкой. Бистабильные ячейки, помимо самостоятельного применения, входят в качестве составного узла в триггеры других типов.

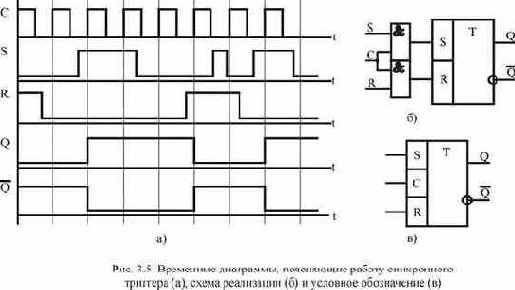

  Синхронный RS -триггер. Синхронные триггеры снабжаются дополнительным входом, по которому поступает синхронизирующий (тактирующий) сигнал. При этом изменение состояния триггера происходит (при наличии управляющего сигнала) только в те моменты времени, когда на специальный синхровход триггера поступает тактирующий импульс (рис 3.5, а). Синхронный RS-триггер строится в соответствии с рис. 3.5, б, а его условное изображение на принципиальных и функциональных схемах приведено на рис. 3.5, в. Синхронизирующий вход обозначается буквой С.


  Входные сигналы S и R являются информационными, а на входе С - синхронизирующими, по ним происходит переключение триггера. Следует отметить, что для надежной работы триггера необходимо, чтобы длительность переключающего сигнала (синхронизирующего сигнала) на входе С была не меньше времени переключения триггера. Временем переключения (срабатывания, установки) триггера называется время, которое проходит от момента изменения входных сигналов до соответствующего изменения состояния выходов и определяющееся задержками распространения сигнала логическими элементами, входящими в состав триггера.

  Двухступенчатый RS - триггер. Рассмотренные схемы RS-триггеров являются одноступенчатыми. Применение одноступенчатых RS-триггеров в качестве самостоятельных запоминающих элементов ограничено. Это связано с неустойчивой работой последовательностной схемы (цифрового автомата), память которой выполнена на одноступенчатых RS-триггерах. Сигналы переключения триггера S(t), R(t) формируются в цифровом автомате комбинационной схемой, в их формировании участвуют, наряду с внешними логическими сигналами, сигналы Q(t) и

(t). Переключение одноступенчатого триггера под действием сигналов S(t) и R(t) вызывает изменение значений сигналов Q(t) и
(t), а их изменение может привести к изменениям сигналов S(t) или R(t) в том же такте времени t и, как следствие, к ложному срабатыванию триггера. Для устойчивой работы триггера необходимо, чтобы сигналы Q(t) и
(t) изменялись только после прекращения действия входного сигнала S(t) или R(t). Это требование выполняется в двухступенчатых триггерах (MS-триггерах). Базовыми схемами для построения двухступенчатых триггеров являются одноступенчатые RS-триггеры.

  Двухступенчатый триггер состоит из двух секций (ступеней), соединенных каскадно, как показано на рис. 3.6 а, причем, каждая секция содержит по синхронному RS-триггеру. Первая секция, ведущая или М-секция (М происходит от английского MASTER) принимает информацию со входных линий S и R. Состояние выходов ведущей секции подается на вторую секцию, ведомую, или S-секцию (S происходит от английского SLAVE).

Для ведущего триггера используется обычная синхронизация, в то время как для ведомого триггера импульс синхронизации инвертируется. Изменение состояния выхода ведущего триггера будет происходить в момент появления положительного импульса синхронизации, и эти изменения будут переданы на входы ведомого триггера. Однако, никакие изменения на выходе ведомого триггера не будут происходить до тех пор, пока не появится положительный сигнал инвертированного импульса синхронизации, т.е. отрицательный (задний фронт) фронт исходного синхроимпульса. Следовательно, изменения на выходах Q и

 не произойдет до тех пор, пока не завершится импульс синхронизации. На рис. 3.6, б показаны временные диаграммы работы триггера.



На функциональных схемах двухступенчатый триггер изображается в соответствии с рис. 3.6, в. Символ ТТ в поле условного обозначения означает , что триггер двухступенчатый.



Триггеры с динамическим управлением.



  Динамические триггеры могут опрокидываться как передним, так и задним фронтом тактирующих импульсов. Фрагменты схемного обозначения приведены на рис. 3.7.
