ЦИФРОВОЙ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС

ЦИФРОВЫЕ ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ


постоянных напряжений и токов

Для измерения импульсных и переменных напряжений (пиковое, средневыпрямленное и среднеквадратическое значения), а также переменного тока обычно используются вольтметры постоянного тока совместно с соответст­вующими преобразователями.

Вольтметр с время-импульсным преобразованием. На рис. 3 показана его структурная схема, а на рис. 4 даны временные диаграммы, поясняющие ра­боту вольтметра. Измеряемое постоянное напряжение преобразуется в интер­вал времени, который заполняется счетными импульсами. Число импульсов, подсчитываемое счетчиком, пропорционально измеряемому напряжению. Изме« рение. осуществляется циклами, задаваемыми устройством управления (ручно! или автоматический режим).

Рис. 3. Структурная схема вольтметра с время-импульсным преобразованием

Рис. 4. Временная диаграмма ра­боты вольтметра с время-импуль­сным преобразованием

В начале цикла тактовый импульс устройства управления, устанавливает счетчик в исходное состояние и запускает ге­нератор пилообразного напряжения. В мо­мент прохождения пилообразного напря­жения через нуль компаратор 2 выдает короткий импульс, который переключает триггер. Временной селектор открывается, и на счетчик поступают счетные импульсы. В момент совпадения пилообразного нап­ряжения с измеряемым срабатывает ком­паратор 1 и переводит триггер в исходное состояние. Временной селектор закрывает­ся, прекращая прохождение счетных им­пульсов на счетчик. Таким образом счетчик подсчитывает счетные импульсы в течение времени Дt.

Как видно из рис. 4, измеряемое нап­ряжение Ux=Дt tgз. Численное значение tgз равно скорости изменения пилообраз­ного напряжения и, a Дt=m/FСЧ (Fсч — частота следования счетных импульсов; т — число счетных импульсов, посту­пивших на счетчик). Поэтому Ux=mv/Fc4.

Для каждого вольтметра число FCЧ/u=const и его выбирают равным 10k, где й=?0, 1, 2, 3. Тогда показания счетчика дают непосредственное значение измеряемого напряжения в цифровом выражении Ux=m-l0-K, В [14].


Вольтметр с двойным интегрированием. На рис. 5 дана структурная схема вольтметра, а на рис. 6 — временные диаграммы, поясняющие его работу. Цикл измерения Г„ состоит из интервалов времени Ti и Г2, задаваемых со­ответственно длительностью импульсов и паузой между ними (рис. 6).

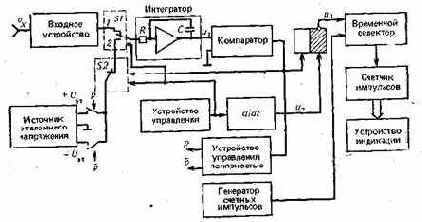

Рис. 5. Структурная схема вольтметра с двойным интегрированием

В начале цикла устройство управления вольтметра (см. рис. 5) вырабаты­вает импульс калиброванной длительности с крутым фронтом и срезом. На время, равное длительности этого импульса, переключатель S1 замыкается в положение 1 и на вход интегратора подается измеряемое постоянное напряжение. Начинается процесс интегрирования «вверх». Крутизна напряже­ния «1 (угол наклона а) пропорциональна значению измеряемого напряжения Ux- Про­должительность процесса интегрирования «вверх» определяется длительностью T1 уп­равляющего импульса uyпр. В момент окон­чания импульса (t — Tt) триггер перебрасы­вается из состояния 0 в состояние 1. Пере­ключатель S1 переводится в положение 2, и вход интегратора подключается к источнику эталонного напряжения Uэт, полярность ко­торого противоположна полярности измеряе­мого напряжения.



Рис 6. Временная диаграмма ра­боты вольтметра о двойным ин­тегрированием

Начинается процесс интегрирования «вниз» — напряжение на выходе интегра­тора линейно убывает. Скорость убывания этого напряжения пропорцио­вальна значению эталонного напряжения UЭТ. В момент прохождения линейно-падающего напряжения через нуль компаратор выдает импульс, размыкающий переключатель S2 и возвращающий триггер в исходное состояние. На выходе триггера образуется импульс длительностью At, который заполняется счетными импульсами, подсчитываемыми счетчиком.

К концу интервала T1 напряжение на выходе интегратора будет

u1(T1)= UXT1/(RC).

С момента начала интервала T2 это напряжение снижается со скоростью убывания, определяемой эталонным напряжением U,T. Через время Дt выход­ное напряжение вернется в нулевое положение.


При этом

Ux T1/(RC) = Uэт A t/(RC); Д t = T1 Ux/Um.

Учитывая, что Дt=m/FCЧ, получаем:

Ux= m Uэт/(Fcч Т1) = m10-q,

где Fсч — частота следования счетных импульсов.

Погрешность преобразователя напряжение — интервал времени получается достаточно малой, так как длительность импульса Т1 и эталонное напряжение Uэт могут поддерживаться постоянными с высокой точностью. При выборе ин­тервала усреднения равным или кратным периоду сетевого напряжения, нап­ример 40 мс, вольтметр с двойным интегрированием позволяет осуществить эф­фективную защиту от помех, имеет малую погрешность измерения (примерно O,0I% Ux ±1 младшего разряда счета).



Рис. 7. Структурная схема вольт­метра с преобразованием напря­жения в частоту

Цифровой вольтметр с преобразованием напряжения в частоту. Его струк­турная схема дана на рис. 7. В этом вольтметре преобразование напряжения импульсы, частота следования которых FK пропорциональна измеряемому напряжению (Fx — k-Ux),, позволяет заменить интегрирование суммированием «а определенный интервал времени. Основными узлами вольтметра с преобразованием напряжения в частоту являются: входное устройство, измерительный преобразователь и цифровой частотомер, в котором генератор калиброванных; временных интервалов времени совместно с устройством управления выраба­тывает стробирующий импульс длительностью Дtк. Этот импульс подается на вход 2 временного селектора, ко входу 1 которого подводится последователь­ность импульсов с частотой следования Fx. Счетчик подсчитывает число им­пульсов, заполняющих интервал.

Начальная частота (при Uх = 0) должна быть минимальной и составлять единицы герц. Иначе потребуются специальные меры для устранения ее влия­ния на показания.

Погрешность измерения вольтметров с преобразованием напряжения в час­тоту составляет 0,01 — 0,5%.

Цифровой вольтметр с подразрядным уравновешиванием (рис. 8). Работа такого вольтметра основана на последовательном сравнении значения изме­ряемого напряжения с рядом эталонных напряжений, значения которых разли» чаются по определенному закону (чаще всего по закону размещения разрядов в двоичной системе счисления), т.


е.

Ux = Uэт (an2n + ап—1 2п—1 + ...+а121 + а020).

где at принимает значение либо 0, ли­ло 1, а n представляет собой число двоичных разрядов разложения. Таким образом, для определения измеряемого напряжения Ux необходимо найти раз­рядные коэффициенты a1.



Рис. 8. Структурная схема вольтмет­ра с поразрядным уравновешиванием

Один из вариантов решения этой задачи методом взвешивания и показан на рис. 8. Измеряемое напряжение со входного устройства поступает на один из входов компаратора. На второй его вход поступает напряжение из блока эталонных напряжений. Устройство уп­равления, определяющее алгоритм работы всего прибора, выдает в блок эталонных напряжений тактовые импульсы. В соответствии с тактовыми импульсами на компаратор последовательно пос­тупают эталонные напряжения, соответствующие разрядам кода. Цикл начи­нается со старшего, разряда. В компараторе измеряемое напряжение сравни­вается с эталонным, т. е. из Ux вычитается Uвт*2n. Если разность положи­тельна, то напряжение на выходе компаратора не меняется и устройство уп­равления не меняет своего режима работы. Оно вырабатывает следующий так­товый импульс, который к предыдущему Uэт*2n подключает напряжение сле­дующего, более младшего, разряда и т. д. Если же. после какого-либо такто­вого импульса разность становится отрицательной, то компаратор, переклю­чившись, воздействует на устройство управления, которое выдает в блок эта­лонных напряжений импульс, снимающий эталонное напряжение подключен­ного в этом такте разряда. Этот разряд пропускается. А в следующий такт подключается напряжение, соответствующее следующему, более младшему, разряду и т. д.

Процесс заканчивается после сравнения измеряемого напряжения с полным набором эталонных напряжений. Эталонные напряжения, оставшиеся включен­ными к моменту равновесия, дают значение измеряемого напряжения Ux в оп­ределенном коде. С помощью дешифратора, входящего в устройство вывода, данный код преобразуется в десятичный, а число, соответствующее использо­ванному набору эталонных напряжений, передается в устройство цифрового отсчета.

Приборы этого типа имеют высокую точность (при стабильных питаю­щих напряжениях) и высокое быстродействие.

Измерители постоянного тока. Они строятся на базе цифровых вольтмет­ров постоянного тока. Принцип измерения постоянного тока основан на изме­рении постоянного напряжения, образующегося на эталонном резисторе (шунте) за счет протекания через него измеряемого тока. Эталонные шунты, переклю­чаемые в зависимости от диапазона измерения, включаются в масштабный усилитель на интегральном ОУ. Рассчитывают шунты обычно так, чтобы паде­ние напряжения на них (при любом диапазоне измерения) не превышало 100 мВ при предельном значении измеряемого тока. Напряжение, усиленное масштабным усилителем, подается на цифровой вольтметр, выполненный по лю­бой из приведенных ранее структурных схем.
