ЦИФРОВОЙ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС

КОНСТРУКЦИЯ И ДЕТАЛИ


Цифровой измерительный комплекс выполнен в виде переносной конструк­ции. Прибор снабжен поворотной ручкой для транспортировки. В рабочем по­ложении ручку можно зафиксировать под углом к корпусу и использовать как подставку.

Рис. 58. Расположение органов управления на лицевой панели измерительного комплекса

Все рабочие органы управления выведены на лицевую панель. На задней панели находится сетевой разъем блока питания и предохранитель F1 на 0,15 А. С левой стороны имеется два отверстия для корректировки ноля на пределах 0,2 и 2 В. Размещение органов управления на лицевой панели пэка-вано на рис. 58.

Рис. 59. Расположение элементов блока питания (плата 1)

Все радиокомпоненты размещены на четырех печатных платах из односто­роннего фольгированного стеклотекстолита толщиной 1,5 мм. На первой плате(рис, 59) находятся элементы блока питания (выпрямительные мосты, конден­саторы фильтров, стабилизаторы питающих напряжений). На второй (рис. 60} плате размещены следующие узлы: входной аттенюатор вольтметра, преобра­зователь средневыпрямленного значения, масштабный усилитель, преобразова­тель напряжение — частота, индикатор перегрузки, переключатели SI — S6, S3, Sll, S13. На третьей плате (рис. 61) находятся все цифровые узлы: входной формирователь частотомера, хронизатор, счетчики, регистры буферной памя­ти, устройство динамической индикации, блок эталонных интервалов и меток. В плату впаян также цифровой дисплей HG1. Переключатели 57, S10, S12, S17, S25 крепятся к этой плате с помощью уголков. В связи с большой насы­щенностью элементами в качестве платы для этого узла использована так на­зываемая «макетная» плата. Все микросхемы и навесные элементы припаяны к площадкам, а соединения между выводами выполнены монтажным проводом с фторопластовой изоляцией МГТФ-0,1 (0,12).

Вторая и третья печатные платы размещены параллельно друг другу на расстоянии 10 мм и скреплены между собой винтами.

На четвертой плате (рис. 62) размещены элементы генератора низкочас­тотных сигналов и измерителя коэффициента нелинейных искажений.
Разъемы «Вход 1» — «Вхрд 4», «Выход ГНС», рабочие органы ГНС и ИНИ, а также переключатели S9, S14, S15, S18 — S24 закреплены на несущей панели и подпаяны к узлам монтажным проводом. Вид сверху собранного комплекса (при­снятой верхней крышке) показан на рис. 63.

Печатные платы изготавливают любым удобным для радиолюбителя спо­собом. При монтаже радиоэлементов, особенно микросхем и полупроводнико­вых приборов, необходимо соблюдать следующие требования. При пайке долж­на быть исключена возможность перегрева ИС выше допустимых температур. Жало паяльника должно иметь температуру не более 250 — 265° С при мощнос­ти паяльника 20 — 30 В-А. Корпус его должен быть изолирован от питающего напряжения и по возможности заземлен.

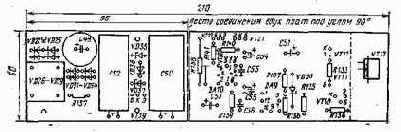

Рис. 60. Расположение элементов на плате 2

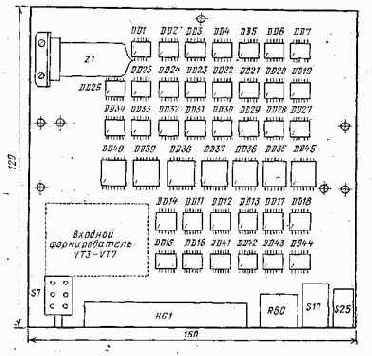

Рис, 61. Расположение элементов на плате 3



Рис. 62. Расположение элементов на плате 4

Время пайки выводов ИС не более 3 с; расстояние от места пайки до кор­пуса не менее 3 мм; интервал между пайками соседних выводов не менее 3 с. Повторная, пайка одного и того же вывода допускается не ранее чем через 3 мин. При пайке необходимо использовать теплоотвод (пинцет). Для получе­ния надежной и аккуратной пайки необходимо предварительно облудить выво­ды элемента, при пайке использовать жидкий спирто-канифольный флюс. Пос­ле монтажа флюс необходимо смыть спиртом или спирто-бензиновой смесью.



Рис. 63. Общая компоновка комплекса

Так как прибор содержит узлы, чувствительные ко всякого рода наводкам и помехам (преобразователь средневыпрямленного значения и особенно ИНИ), то их необходимо экранировать. В качестве экрана можно использовать фоль­гированный материал. Из него, в частности, выполнен экран между второй и третьей печатными платами. Соединительные проводники к- этим узлам необходимо выполнять экранированным проводом. Большое внимание необходимо об­ратить на выбор общей точки заземления и соединения с корпусом. В данной конструкции в качестве общей точки выбран корпус разъема «Вход 4».


Эта точка подсоединяется к блоку питания и остальным узлам проводом МГШВ сече­нием не менее 1 мм2. Таким же проводом подается питание 5 В на цифровой блок (плата 3). Ток потребления этого блока составляет около 0,7 А, и соедини­тельный - проводник при меньшем сечении может стать источником помехи. В цифровом блоке для устранения помех, проникающих по цепям питания, при­менены блокировочные конденсаторы емкостью 0,022 или 0,033 мкФ (примерно один конденсатор на два корпуса ИС).

Корпус комплекса состоит из лицевой и задней панелей, двух боковых сте­нок, перегородки и двух П-образных крышек (верхней и нижней). Чертежи де­талей корпуса приведены на рис. 64 — 66. Детали корпуса (см. рис. 64, 65) вы­полнены из дюралюминия Д16, детали ручки для переноски — из нержавею­щей стали и отполированы. Передняя и задняя панели после механической об­работки протравлены в растворе хлорного железа. Перед травлением поверх­ности, подлежащие обработке, необходимо зачистить и отшлифовать шкуркой, затем обезжирить. Места, не подлежащие травлению, необходимо заклеить, например пленкой с липким слоем. Для травления можно использовать также следующий раствор: 100 г поваренной соли, 100 г медного купороса, 100 г концентрированной соляной кислоты и 1 л воды. Время травления подбирается экспериментально в пределах 5 — 10 мин. За это время стравливается примерно 0,1 — 0,2 мм. После травления деталь промывают мягкой щеткой. В итоге поверх­ность приобретает светло-серебристый шероховатый вид, похожий на поверхность после пескоструйной обработки. На сухую панель наносят необходимые надписи. Для этого удобно пользоваться готовыми переводными шрифтами, которые выпускает Художественный комбинат № 1 г. Химки.



Рис. 65. Боковые (левая а, правая б) стенка и перегородка (в) комплекса (ДГ6Т)

Типы применяемых микросхем и полупроводниковых приборов указаны на электрической схеме комплекса (см. рис. 51 — 57). Помимо указанных в схеме применяются следующие радиокомпоненты.


Все применяемые в комплексе пос­тоянные резисторы — МЛТ-0,25; МЛТ-0,125. Подстроечные резисторы — мно­гооборотные прецизионные типов СП5-3, СП5-14, а также СП-5-16Ва 0,25 В-А. Переменные резисторы типа СПЗ-4 — одинарные и сдвоенные, резистор R95 — прецизионный проволочный сдвоенный типа ПЛ1-2. В комплексе применены конденсаторы: электролитические типа К50-6, керамические К10-23, KM-S СКМ-6). Установочные изделия: разъемы («Вход 3», «Вход 4», «Выход ЗГНС») типа СР-50-73П; в качестве разъемов для гнезд «Вход 1», «Вход 2» применены трехштырьковые гнезда от микрокалькулятора типа СМО-65-ЗГ, в котором при отсутствии вилки сигнальный контакт замкнут на корпус. Перек­лючатели S10,S12 типа ПД 11-3; тумблер включения питания — ППЗ-1В; ос­тальные переключатели кнопочные, типа П2К, из них S6 — S9, SU, SI3, S18, S22 — с независимой фиксацией.



Рис. 66. Детали ручки для переноски (Ст. 3)

Силовой трансформатор собран на сердечнике из элекротехнической стали Э310 УШ16Х40. Сетевая обмотка имеет 3000 витков провода ПЭВ-2 0,14. Об­мотка II содержит 350 витков провода ПЭВ-2 0,14; обмотка III — 110 вит­ков провода ПЭВ-2 0,69; обмотка IV — 450 витков ПЭВ-2 0,14.
